cnc加工配件

歸零螺帽

超精密加工萬用型的秘密武器

本身除了鎖固筒夾以外，透過螺帽上有的六個螺絲調整刀具的偏擺精度外，讓您的鉸刀、鑽頭、銑刀不受刀具伸長後的偏擺影響

共 6 顆油路螺絲孔位

搭配 AA 級筒夾

使用步驟

STEP 1

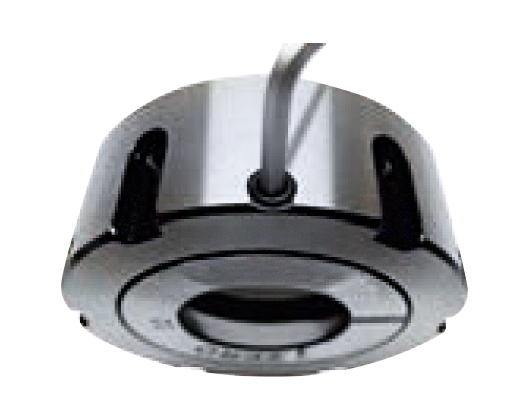

先放鬆調整螺絲

STEP 2

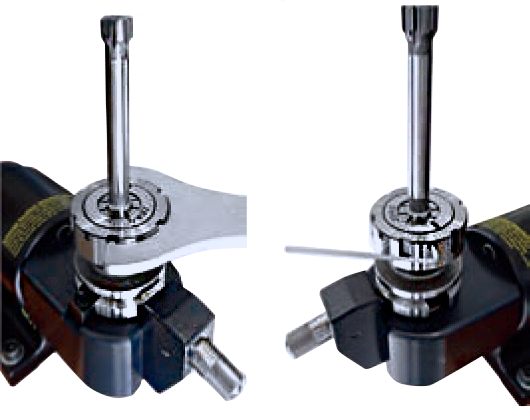

將刀具鎖上後，再鎖上側邊的調整螺絲

STEP 3

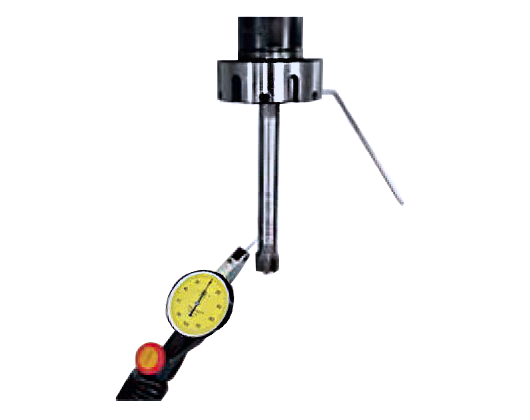

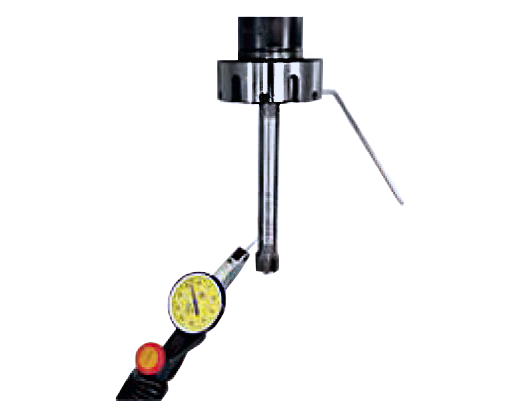

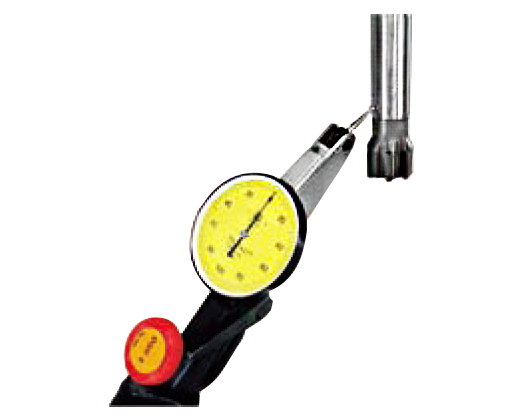

測量要歸零的刀具現行偏擺精度

STEP 4

調整側邊螺絲偏擺精度校正到所需要的精度

STEP 5

完成

Part Number	Tool Max	⏀ a	b	Hex Key
ER 16	10mm	34mm	20mm	2.0mm
ER 20	13mm	42mm	20mm	2.0mm
ER 25	16mm	50mm	22mm	2.5mm
ER 32	20mm	63mm	23mm	2.5mm
ER 40	30mm	79mm	28mm	3.0mm

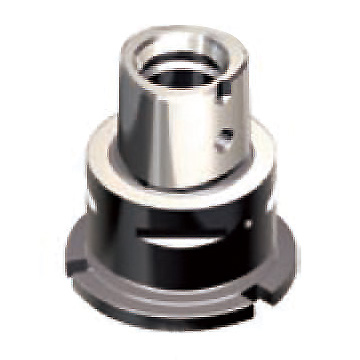

專利快換系統

萬用模組化高扭力快換系統，減少客戶開銷

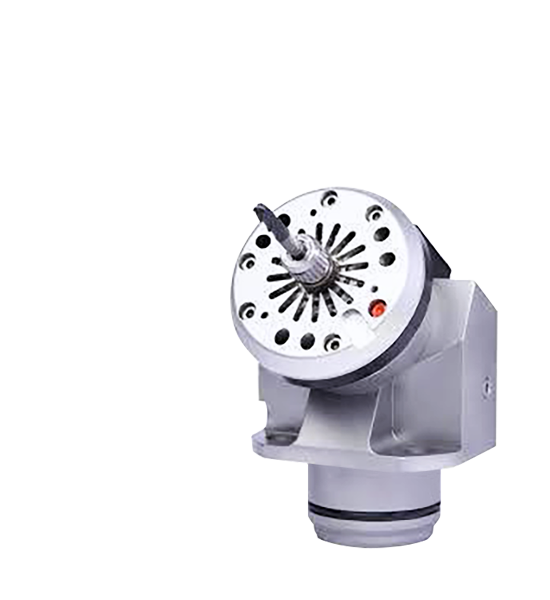

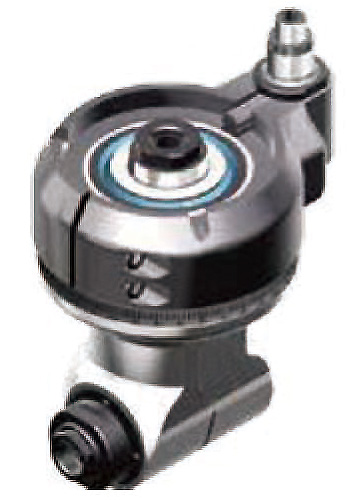

適用所有ER系統、不限品牌 (VDI/BMT刀座、BT/HSK 角度頭與刀桿)

替換簡單。減少換刀時間，提升加工效率

無論中心出水或外部出水，皆可適用

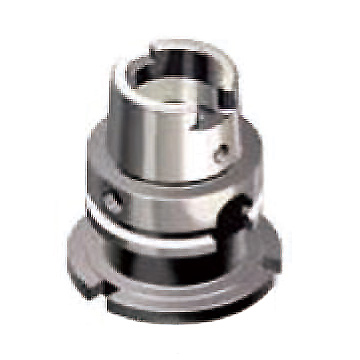

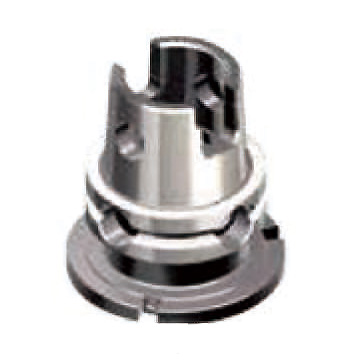

專利軸承螺帽

內牙式快換系統

外牙式快換系統

標準本體

φ2：60mm / φ0：38mm / φ3：80mm

小型本體

φ2：52mm

迷你型本體

φ0：38mm

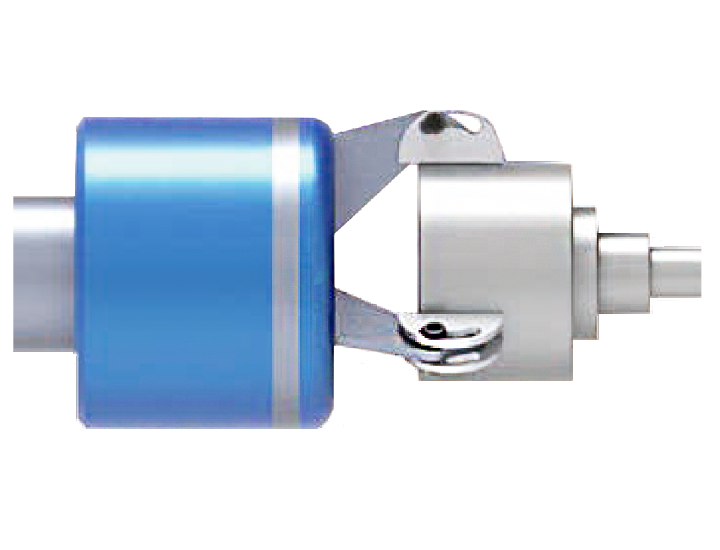

使用步驟

STEP 1

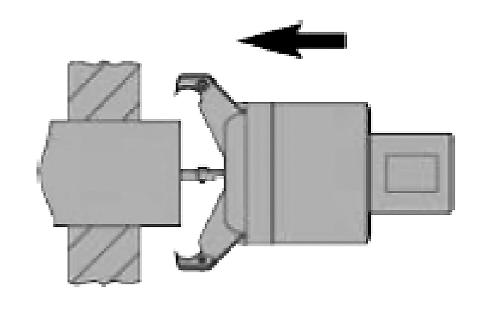

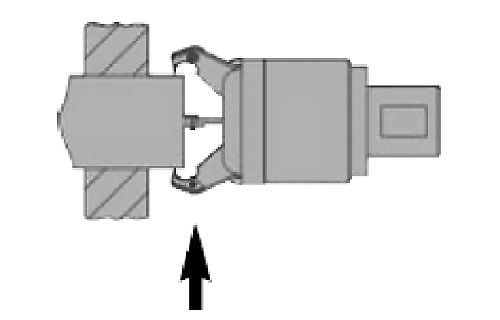

快速接近工件

STEP 2

開啟切削水夾住工作

STEP 3

鬆開夾具後拉取工件

STEP 4

夾持工件，關閉水壓

STEP 5

啟動程式加工工件

	⏀ A	⏀ B	C
2 - 60mm	64mm	83mm	89mm
3 - 80mm	83mm	102mm	94mm
7 - 105mm	110mm	129mm	108mm

不鏽鋼萬向曲管

[ 給水、給油、吹氣 ]
應用於金屬加工
可結合各式噴嘴、本體、延長桿、接頭

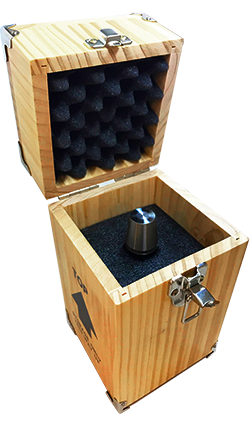

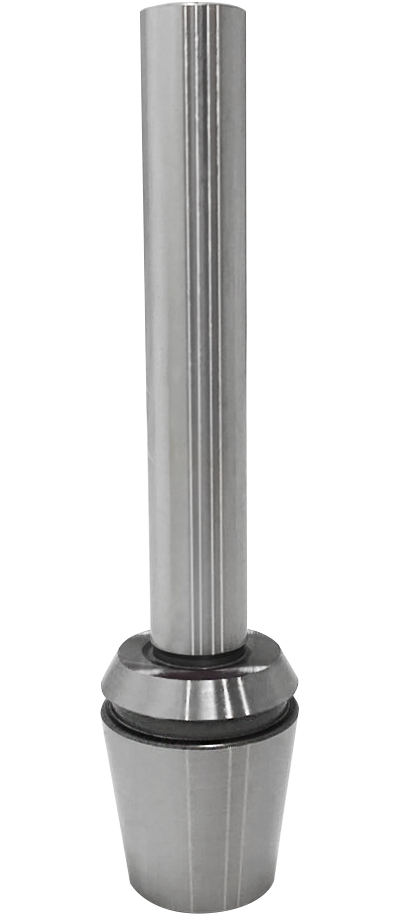

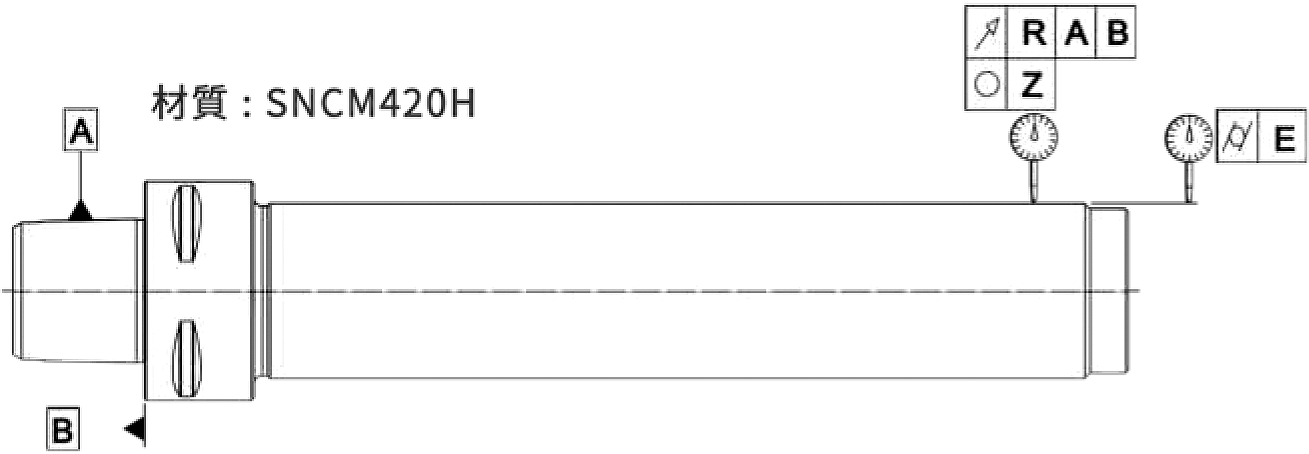

主軸精密測試棒

BT/BBT/HSK/SK/PCS/ER

100% 精度保證

每一只主軸精密測試棒皆經由高精度量測儀器把關，出廠附有專屬的檢驗報告

主軸精密測試棒的使用效益?

◎ 量測機台主精度最理想的工具
◎ 定期檢驗主軸精度，使刀桿發揮最大加工性能、提高產量
◎ 確保加工精度、延長刀具使用壽命
◎ 及早發現及早治療，檢視主軸潛在問題的利器，省下停機，時間和不必要的成本。

錐度公差	真圓度	表面粗糙度	偏擺精度	圓筒度
AT2	1μm	Ra < 0.15μm	3μm	5μm

十秒快換夾具

使用優勢

◎ 更好夾持力與剛性

◎ 可承受高切削能力

◎ 縮短工件加工時間

◎ 大大提升產能

◎ 公司獲利與成長力道大幅提升

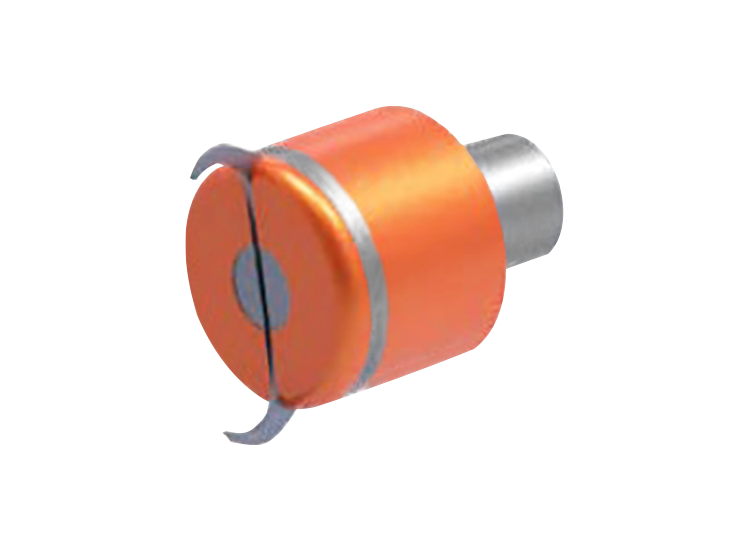

手動卸爪器

輕鬆壓放快速換置夾固頭只需數秒

規格

32

42

52

65

80

100

125

160

銑床/ 五軸加工機專用夾頭

快換夾頭

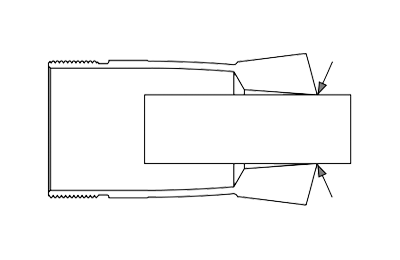

傳統彈簧筒夾

更換時間長
單點夾持力較不足

快換夾固頭

10 秒快換
整段平行夾持力提升數倍

夾固頭

◎ 夾固頭錐度貼合夾固頭本體，在動作時，
呈現整段平行夾持，夾力是傳統筒夾的5-10倍

◎ 夾固頭錐度貼合夾固頭本體，在動作時，呈現整段平行夾持，夾力是傳統筒夾的5-10倍

◎ 硫化橡膠提供優異的彈性

◎ 良好的制震能力

◎ 減低加工刀具磨耗

◎ 減低夾固頭磨耗

◎ 10 秒快換

◎ 硬度達HRC60 度以上，良好的剛性與壽命

◎ 可提供特殊形狀訂製

夾固頭規格

※尺寸為mm
※其他尺寸與特殊形狀可接單客製

A = 孔
L	研磨型
R	粗齒型(R)
S	粗齒型(S)
W	可修型

Type	Ref.	L	D	d		d		d
Type	Ref.	L	D		A		A		A
32	32L	44	57,7	4-32	L	7-27	L	7-22	L
	32R	44	57,7	8-32	R	8-27	R	8-22	R
	32S	44	57,7	11-32	S
	32EM	44	57,7	4-32	W

Type	Ref.	L	Ref.	L	D	d		d		d
Type	Ref.	L	Ref.	L	D		A		A		A
42	42L	42	42BL	47	79,3	4-42	L	7-36	L	7-30	L
	42R	42	42BR	47	79,3	8-42	R	8-36	R	8-30	R
	42S	42	42BS	47	79,3	11-42	S
	42EM	42		47	79,3	4-42	W

Type	Ref.	L	D	d		d		d
Type	Ref.	L	D		A		A		A
52	52L	46	79,3	4-52	L	7-45	L	7-36	L
	52R	46	79,3	8-52	R	8-45	R	8-36	R
	52S	46	79,3	11-52	S
	52EM	46	79,3	4-52	W

Type	Ref.	L	Ref.	L	D	d		d		d
Type	Ref.	L	Ref.	L	D		A		A		A
65	65L	53	65BL	58	99,5	4-65	L	7-56	L	7-46	L
	65R	53	65BR	58	99,5	8-65	R	8-56	R	8-46	R
	65S	53	65BS	58	99,5	11-65	S
	65EM	53			99,5	4-65	W

Type	Ref.	L	D	d		d		d
Type	Ref.	L	D		A		A		A
80	80L	53	114,5	4-80	L	7-68	L	7-68	L
	80R	53	114,5	8-80	R	8-56	R	8-56	R
	80S	53	114,5	11-80	S
	80EM	53	114,5	4-80	W

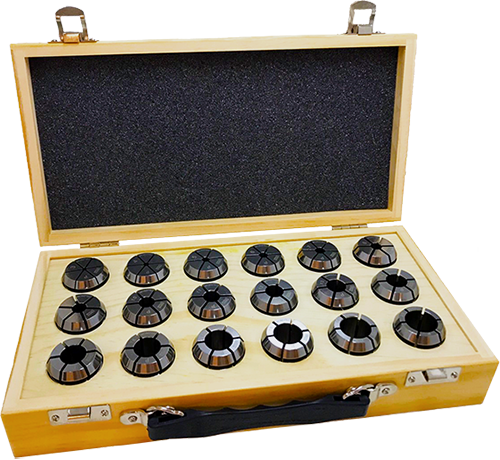

◎ 高壓中心出水
◎ 刀座/ 刀桿適用
◎ 100Bar耐高溫

規格

ER11	MM	3	3.5	4	4.5	5	5.5	6	6.5	-	-	-
ER11	Inches	3/32	1/8	5/32	7/32	1/4	-	-	-	-	-	-

ER16	MM	3	3.5	4	4.5	5	5.5	6	6.5	7	7.5	8
	MM	8.5	9	9.5	10	-	-	-	-	-	-	-
	Inches	3/32	1/8	5/32	7/32	1/4	9/32	5/16	11/32	3/8	13/32	-

ER20	MM	3	3.5	4	4.5	5	5.5	6	6.5	7	7.5	8	8.5
	MM	9	9.5	10	10.5	11	11.5	12	12.5	13	-	-	-
	Inches	1/8	5/32	7/32	1/4	9/32	5/16	11/32	3/8	13/32	7/16	15/32	1/2

ER25	MM	3	3.5	4	4.5	5	5.5	6	6.5	7	7.5	8	8.5
		9	9.5	10	10.5	11	11.5	12	12.5	13	13.5	14	14.5
		15	15.5	16	-	-	-	-	-	-	-	-	-
	Inches	7/32	1/4	9/32	5/16	11/32	3/8	13/32	7/16	15/32	1/2	17/32	9/16
	Inches	19/32	5/8	-	-	-	-	-	-	-	-	-	-

ER32	MM	3	3.5	4	4.5	5	5.5	6	6.5	7	7.5	8	8.5
		9	9.5	10	10.5	11	11.5	12	12.5	13	13.5	14	14.5
		15	15.5	16	16.5	17	17.5	18	18.5	19	19.5	20	-
	Inches	7/32	1/4	9/32	5/16	11/32	3/8	13/32	7/16	15/32	1/2	17/32	9/16
	Inches	19/32	5/8	21/32	11/16	23/32	3/4	-	-	-	-	-	-

ER40	MM	3	3.5	4	4.5	5	5.5	6	6.5	7	7.5	8	8.5
		9	9.5	10	10.5	11	11.5	12	12.5	13	13.5	14	14.5
		15	15.5	16	16.5	17	17.5	18	18.5	19	19.5	20	20.5
		21	21.5	22	22.5	23	23.5	24	24.5	25	25.5	26	-
	Inches	7/32	1/4	9/32	5/16	11/32	3/8	13/32	7/16	15/32	1/2	17/32	9/16
	Inches	19/32	5/8	21/32	11/16	23/32	3/4	7/8	1	-	-	-	-

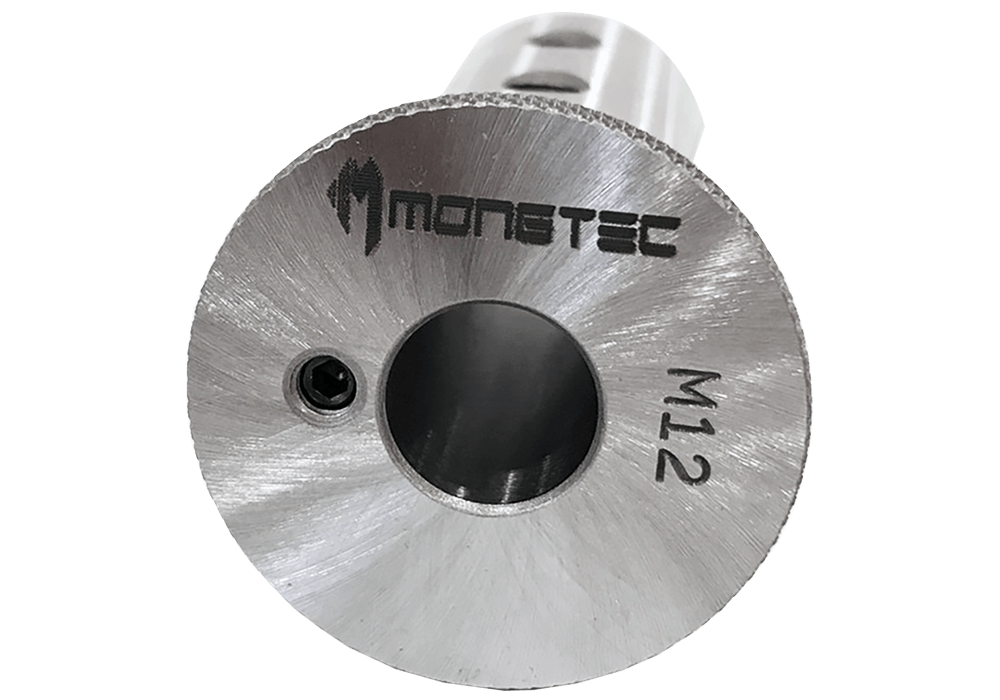

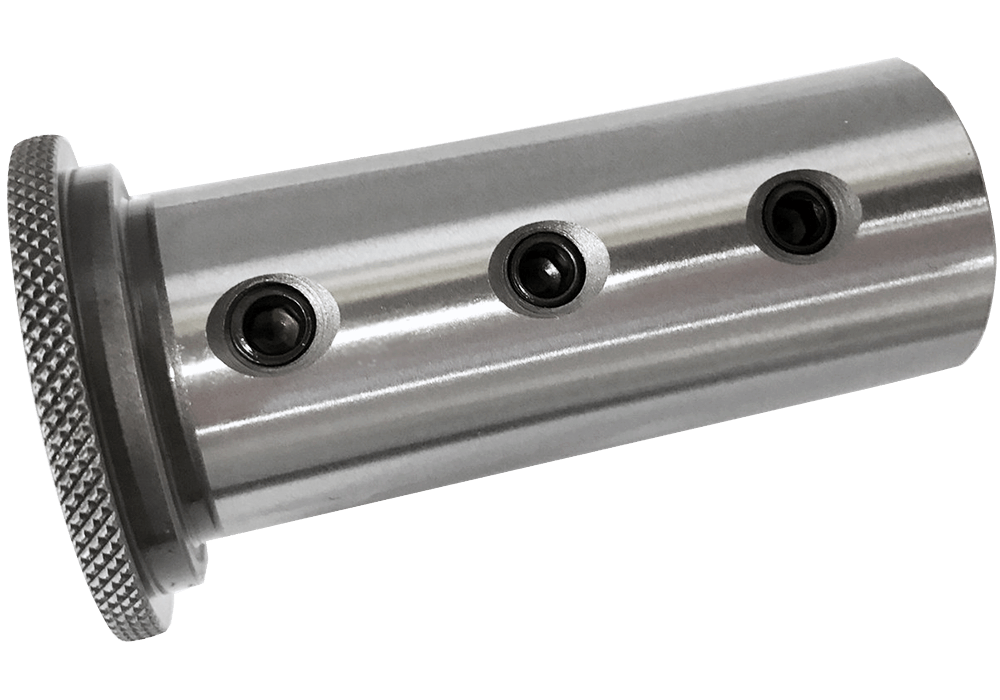

減徑刀套

規格

D16

無水孔

D16-D3

D16-D4

D16-D5

D16-D6

D16-D8

D16-D10

D16-D12

-

D20	無水孔	D20-D4	D20-D5	D20-D6	D20-D7	D20-D8	D20-D10	D20-D11	D20-D12
D20	無水孔	D20-D14	D20-D16	-	-	-	-	-	-

D25	無水孔	D25-D14	D25-D15	D25-D16	D25-D17	D25-D18	D25-D20	D25-D22	-
	有水孔	D25-D4	D25-D5	D25-D6	D25-D7	D25-D8	D25-D9	D25-D10	D25-D11
	有水孔	D25-D12	D25-D13	-	-	-	-	-	-

D32	無水孔	D32-D4	D32-D5	D32-D6	D32-D7	D32-D8	D32-D10	D32-D12	D32-D14
D32	無水孔	D32-D15	D32-D18	D32-D20	D32-D22	D32-D25	-	-	-

D40	無水孔	D40-D5	D40-D6	D40-D7	D40-D8	D40-D10	D40-D12	D40-D14	D40-D15
	無水孔	D40-D16	D40-D18	D40-D20	D40-D22	D40-D25	D40-D32	-	-
	有水孔	D40-D5	D40-D6	D40-D8	D40-D10	D40-D12	D40-D16	D40-D17	D40-D18
	有水孔	D40-D20	D40-D25	D40-D32	-	-	-	-	-
