動力刀座
本體
經過特殊處理，搭配德國抗腐蝕性鋼材，達到最佳剛性&耐震性
軸承
斜角滾珠軸承 + 預壓組立,搭配精密 P4等級滾珠軸承與滾柱軸承，來達到心軸切削時，有最佳剛性與使用壽命。
格里森螺旋斜傘齒
成對研磨來達到最佳精度與傳輸扭力、低噪音與低發熱
扭力 & 轉速
搭配增速器轉速：32,000 Rpm
(標準品轉：6000-12000Rpm)
最大切削扭力：160Nm
中心出水 + 外部出水
最大出水壓力：100 Bar
零度動力刀座
4000~12000 rpm

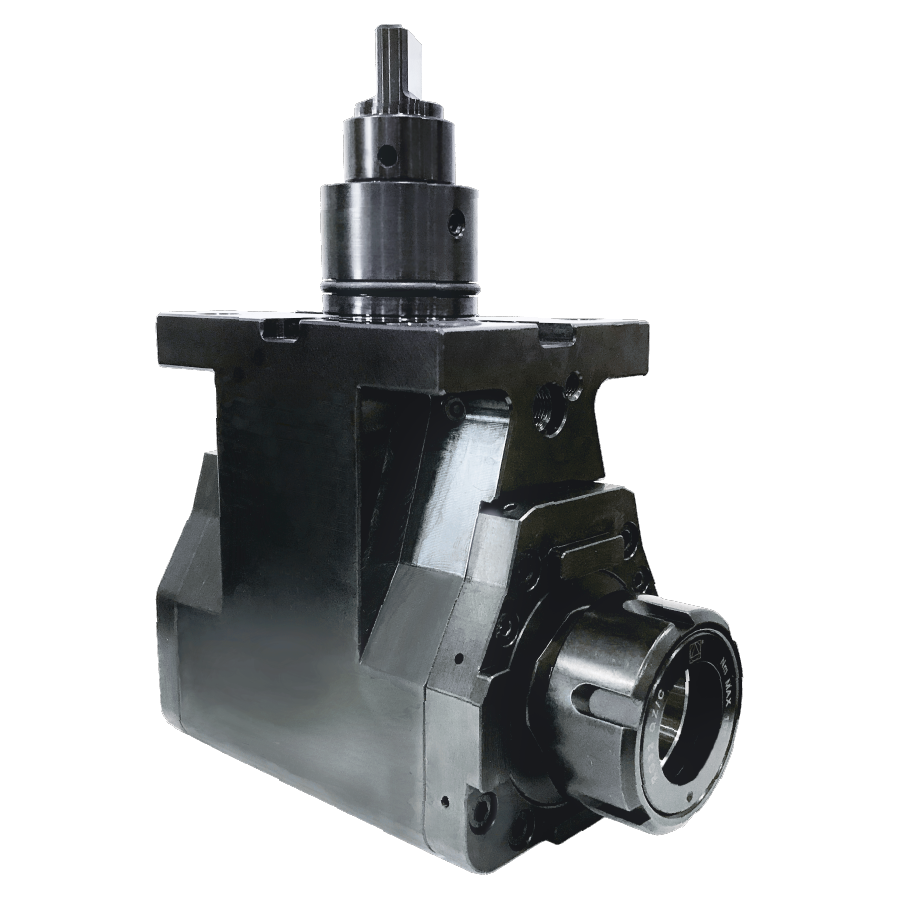

90度動力刀座
4000~12000 rpm
90度雙向動力刀座
4000~12000 rpm
特殊增速動力刀座
16000~55000 rpm
特殊多軸動力刀座
4000~12000rpm
最多可達 8 軸
萬向動力刀座
4500~12000rpm
±90 度可調角度
滿足斜面斜孔加工應用
特殊內槽動力刀座
滾齒動力刀座
心軸16/22/27
可調整傾角±30°~50°
PSC 快換系統
各式刀座刀桿規格可根據客戶需求訂製
三角拘束錐體 重覆定位精度為±2μm。
可耐高壓出水 耐高壓達130 bar 可延長刀具使用壽命與工件精度。
快速換刀 30 秒內即可完成換刀任務。
衝齒刀座
SLOTTER
NUMBER		 STROKE
(mm)		 A1
(mm)		 A2
(mm)		 A3
(mm)		 B1
(mm)		 B2
(mm)		 B3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)
ALST-25 25 50 27 77 46 27 73 52 63 30
ALST-35 35 76 35 111 76 35 111 95 100 58
ALST-50 50 91 50 141 76 50 126 95 110 58
ALST-65 65 106 65 171 76 65 141 97 125 575
固定刀座
外徑固定刀座
端面固定刀座
雙側外徑固定刀座
訂製固定刀座
內徑刀座
雙內孔內徑刀座
分度內孔固定刀座
走心刀座

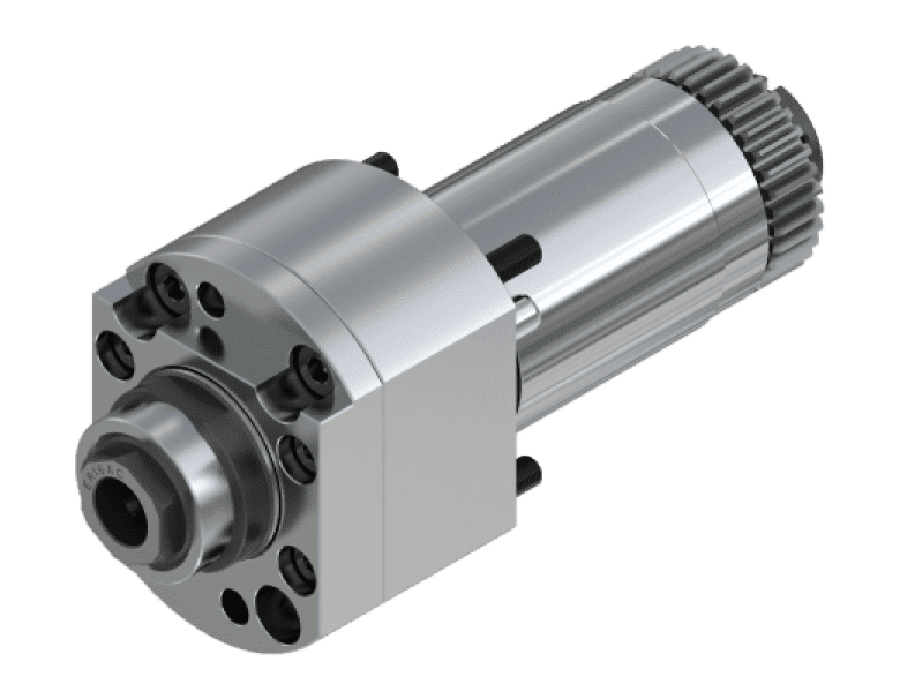

正面側銑直柄動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 46 1：1 6000rpm ER16 3268-T051 3268-T051

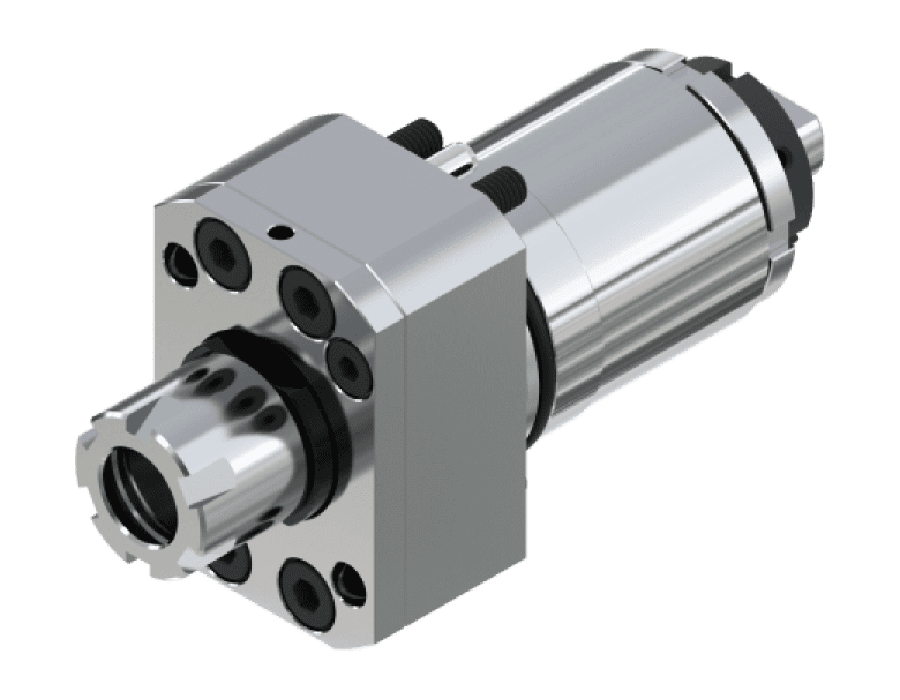

背面直柄動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 35 1：1 8000rpm ER16 3281-S080 3281-S080
背面直柄動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 35 1：1 8000rpm ER16 3281-Z79098 3281-Z79098
正面側銑直柄動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 38 1：1 6000rpm ER16 3281-Z74045-0100 3281-Z74045-0100
背面直柄動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 42 1：1 6000rpm ER16 3282-Y041 3282-Y041
背面直柄動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 35 1：1 6000rpm ER16 3220-Y7072 3220-Y7072

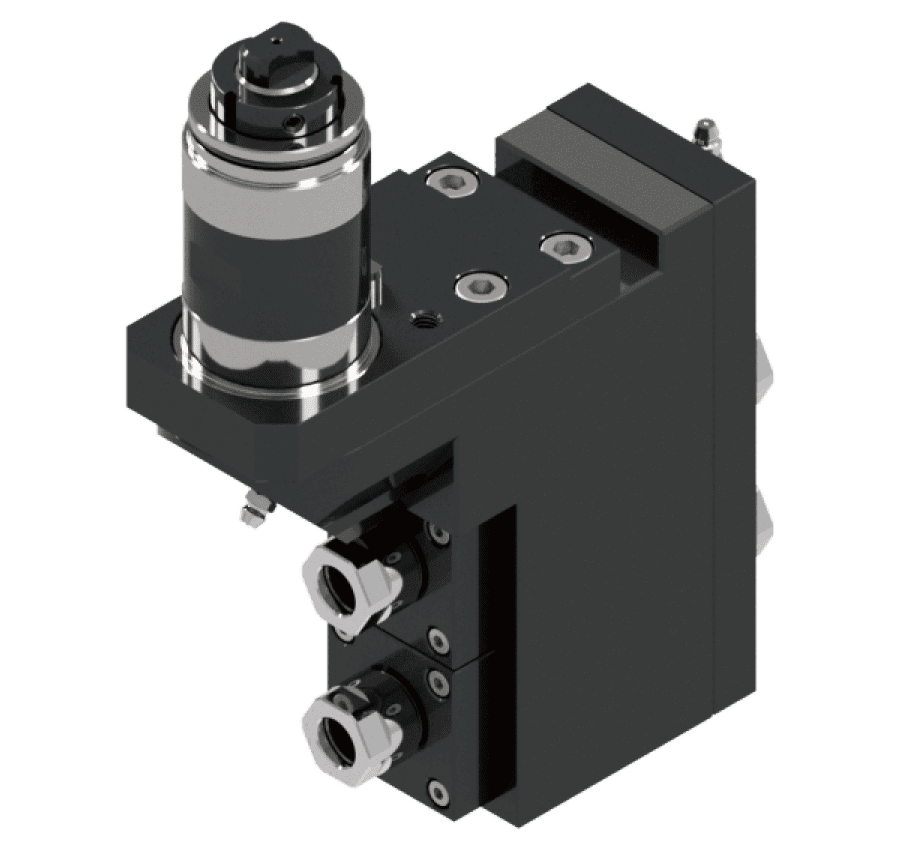

正面2軸雙向動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 46 1：1 6000rpm ER16 3282-Y901 3282-Y901
背面側銑單向動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 42 1：1 6000rpm ER16 3290-Y041 3290-Y041
背面側銑單向動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 TSUGAMI 編號
10.0 35 1：1 8000rpm ER16 3281-Y461-9010 3281-Y461-9010
變徑套(中心出水)
最大刀具夾持 柄徑 型號 TSUGAMI 編號
25.0 42 3282-Y212 3282-Y212
背面鑽孔座
最大刀具夾持 柄徑 型號 TSUGAMI 編號
10.0 35 3282-Z71051-9010 3282-Z71051-9010
變徑套
最大刀具夾持 柄徑 型號 TSUGAMI 編號
20.0 35 3281-Z79055-0302 3281-Z79055-0302
走心刀座

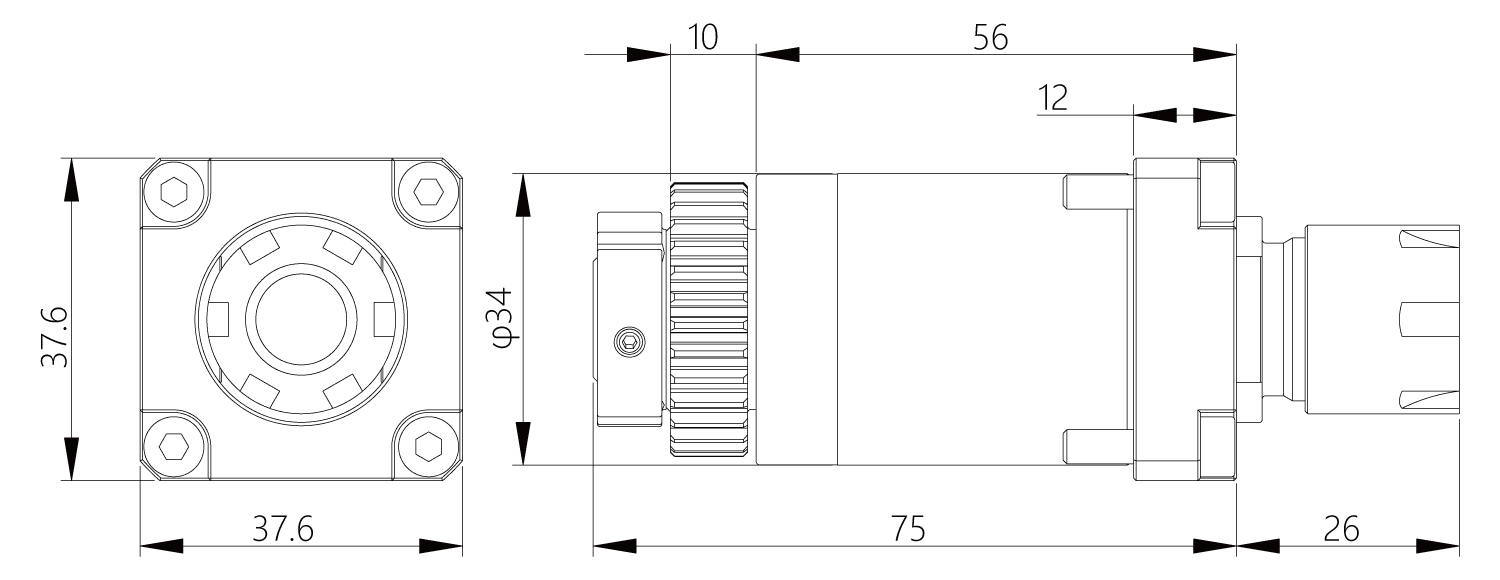

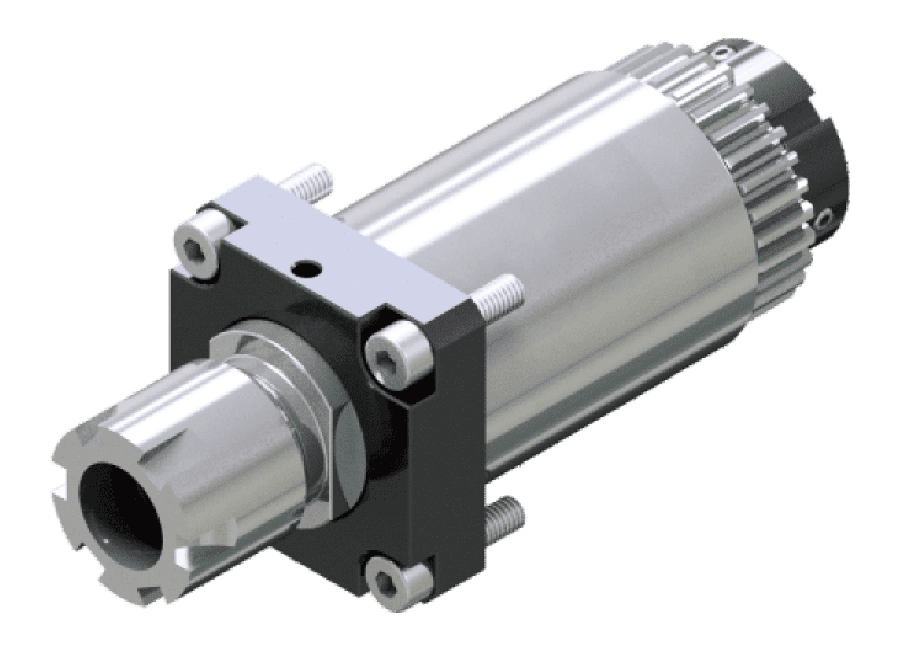

側銑直柄動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 STAR 編號
10.0 34 1：1 8000rpm ER16 33150 33150

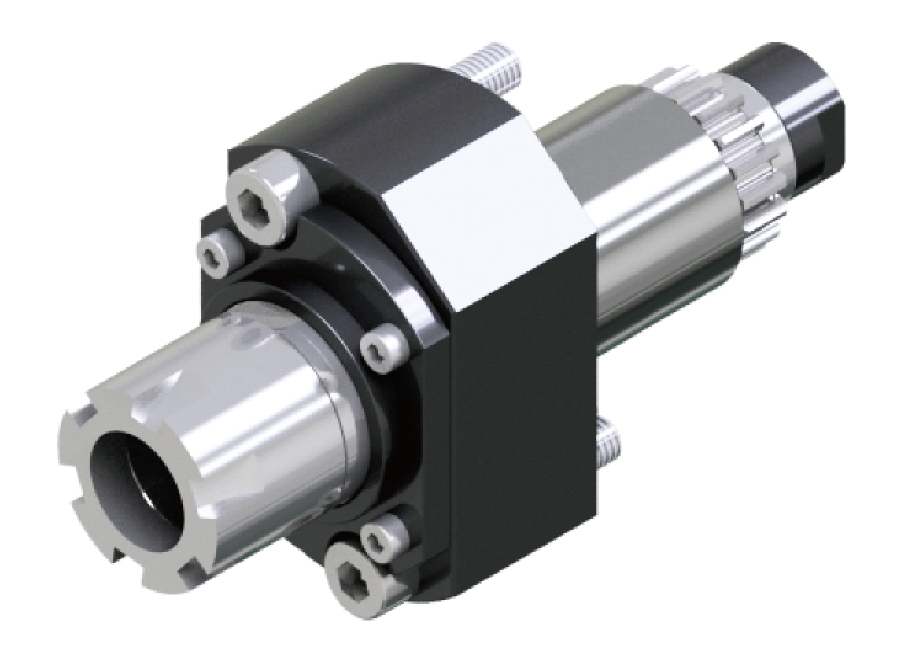

背面直柄動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 STAR 編號
10.0 22 1：1 6000rpm ER16 57161 57161

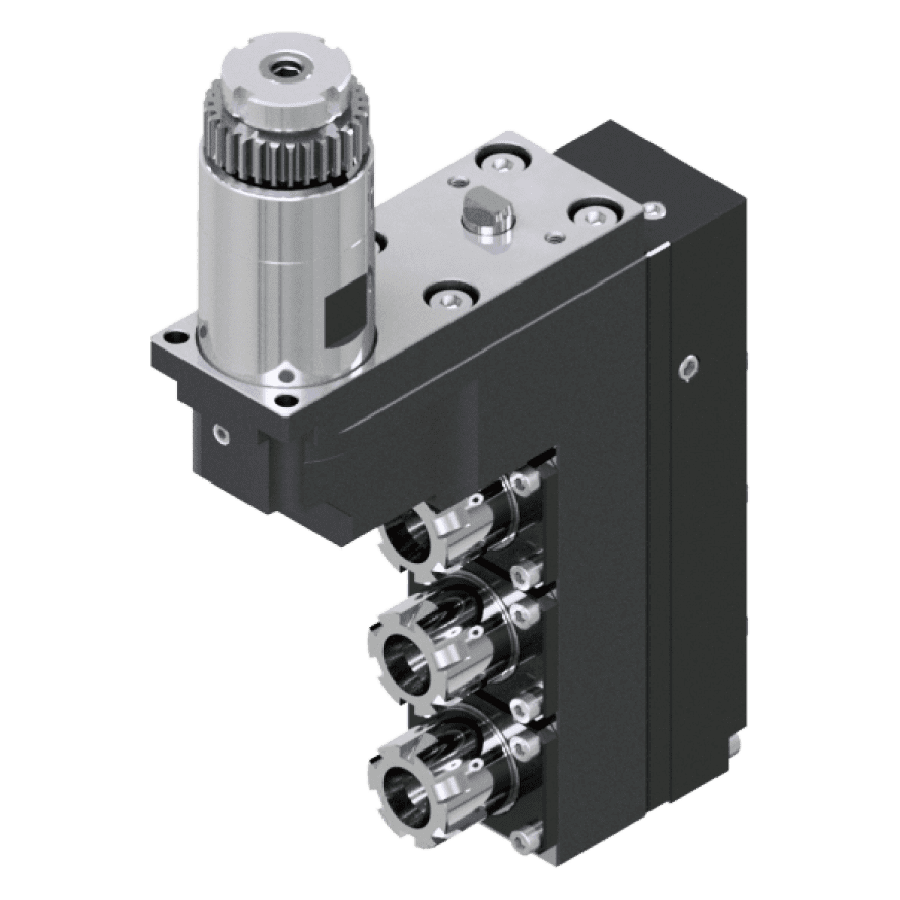

正面3軸單向動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 STAR 編號
10.0 34 1：1 6000rpm ER16 66151 66151
正面3軸雙向動力刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 STAR 編號
10.0/7.0 34 1：1 6000rpm ER16/ER11 67161 67161/OM155
背面鑽孔座
最大刀具夾持 柄徑 筒夾規格 型號 STAR 編號
10.0 22 ER16 54121-01 54121-01
背面鑽孔座
最大刀具夾持 柄徑 筒夾規格 型號 STAR 編號
10.0 22 ER16 0R122 0R122
背面鑽孔座(中心出水)
最大刀具夾持 柄徑 筒夾規格 型號 STAR 編號
10.0 22 ER16 0R123 0R123

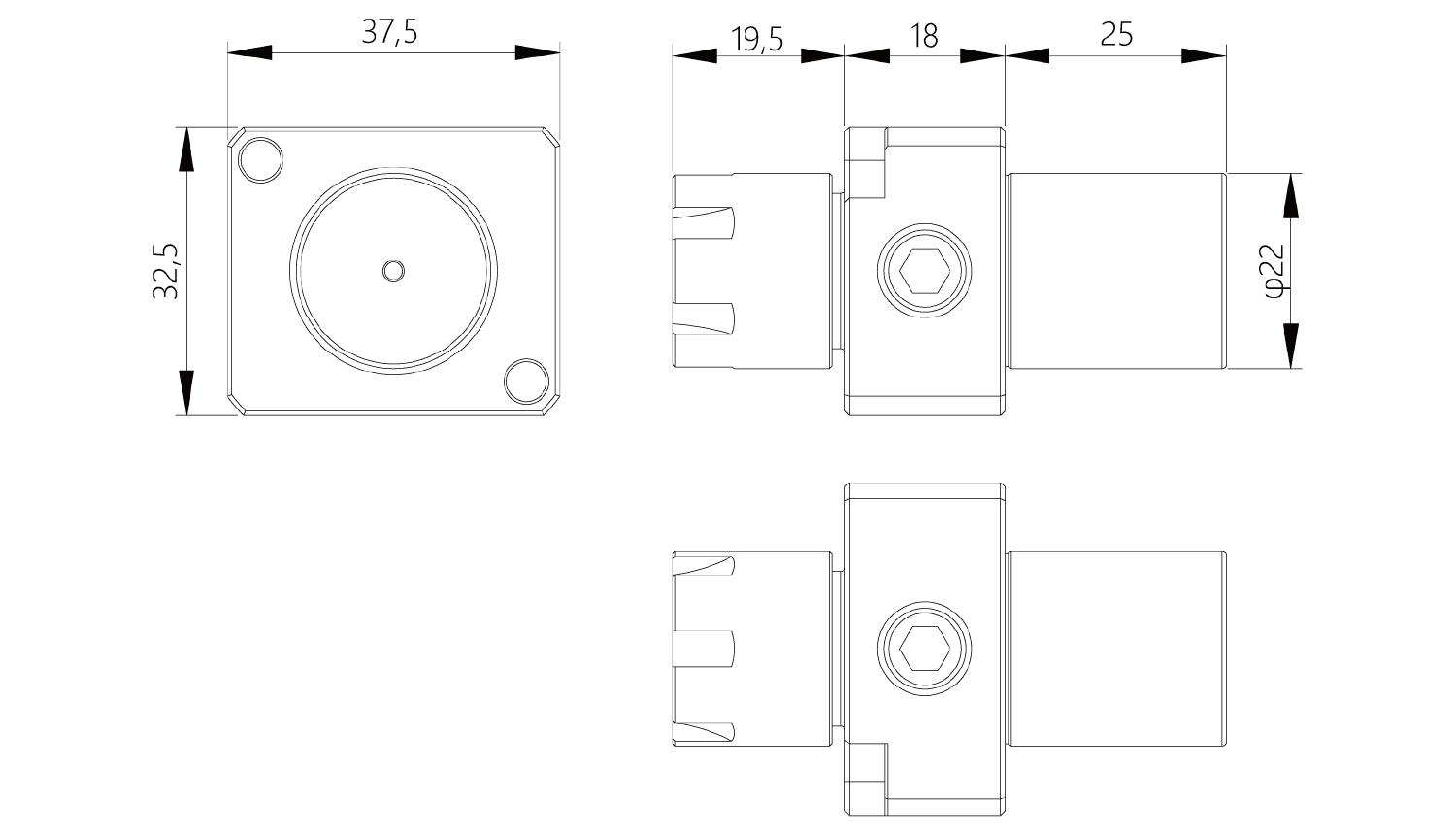

背面鑽孔座(中心出水)
最大刀具夾持 柄徑 筒夾規格 型號 STAR 編號
10.0 22 ER16 67127 67127
背面側固刀座(中心出水)
最大刀具夾持 柄徑 型號 STAR 編號
6/8/10/12/16 22 B2E22 B2E22
正面3孔/鑽孔座
最大刀具夾持 柄徑 型號 STAR 編號
22 34 STAR34322 STAR34322
走心刀座

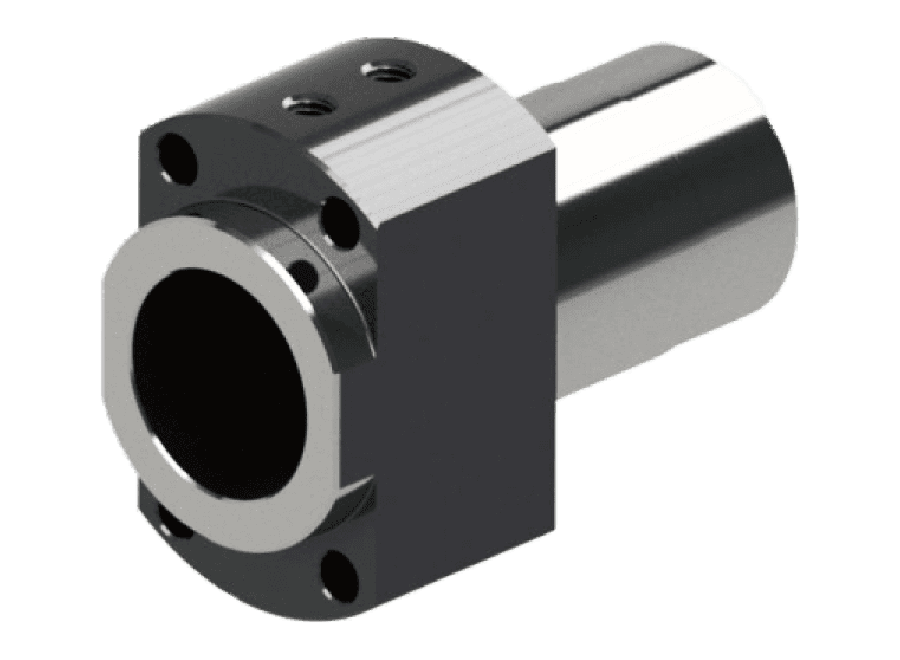

變徑套
最大刀具夾持 柄徑 型號 CITIZEN 編號
25.4 31 SAU825 SAU825
背面鑽孔座(中心出水)
最大刀具夾持 柄徑 型號
19.05 25/25.4 CDE1025/GDE10254
背面回轉刀座
最大刀具夾持 柄徑 速比 最高轉速 筒夾規格 型號 CITIZEN 編號
7.0 25 1：1 10000rpm ER11 MSC507 MSC507
正面4孔鑽孔座
最大刀具夾持 型號 CITIZEN 編號
25.4 GDF1801 GDF1801
正面3孔/ 鑽孔座
最大刀具夾持 柄徑 型號 CITIZEN 編號
19.05 31 GDF1207 GDF1207
